Ключ
Упаковка
Насадка-заклепочник

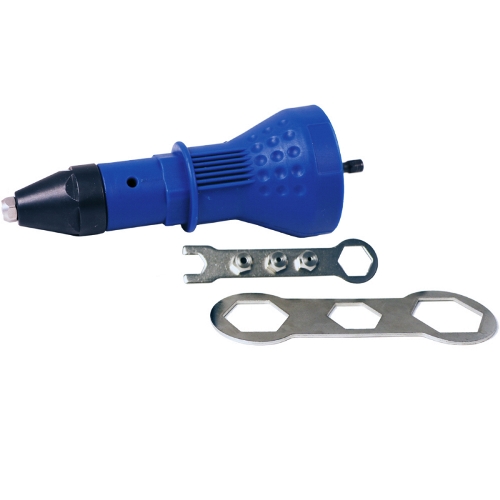

Ключ - державка со сменной оснасткой (головками) для заклепок Ø 2,4 мм; Ø 3,2 мм; Ø 4 мм; Ø 4,8 мм

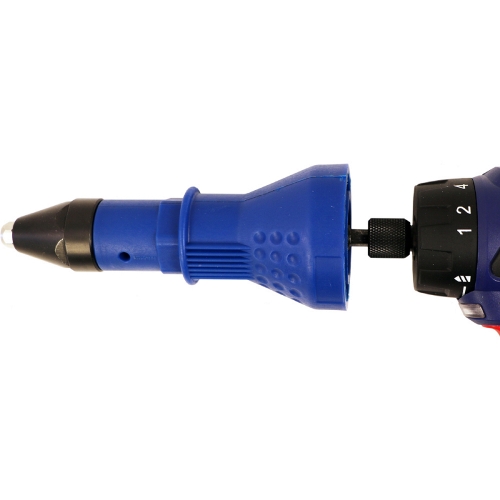

Насадка-заклепочник НЗ-4,8 (в дальнейшем по тексту – насадка) является приспособлением для аккумуляторных (от 12 В) и электрических дрелей / шуруповертов с функцией реверса, предназначенным для установки алюминиевых вытяжных заклепок. Применяемый инструмент (аккумуляторный / электрический) должен обеспечивать указанные в технических характеристиках параметры скорости (частоты вращения) и крутящего момента.
Насадка предназначена для эксплуатации в бытовых условиях.
При включении инструмента ОБЯЗАТЕЛЬНО одной рукой удерживайте насадку так, чтобы вращался только ее вал, закрепленный в патроне инструмента, а сама насадка была неподвижна. Зафиксировать неподвижность насадки можно как рукой, так и с помощью ключа, входящего в комплект поставки.
Насадка (установленная в инструмент) преобразует крутящий момент инструмента в поступательное движение зажимного механизма насадки. При вращении против часовой стрелки (реверс) зажимной механизм движется в сторону заклепки, раскрывая губки, чтобы принять стержень заклепки. При вращении по часовой стрелке губки смыкаются, захватывая стержень и вытягивая его, устанавливают заклепку. Для извлечения отработанного стержня заклепки необходимо перевести инструмент в режим реверса.
В момент, когда механизм насадки достигает крайнего положения рабочего хода, срабатывает защитный механизм и раздаются характерные щелчки, «говорящие» о необходимости выключить инструмент.
